DESARROLLO DE PRODUCTOS

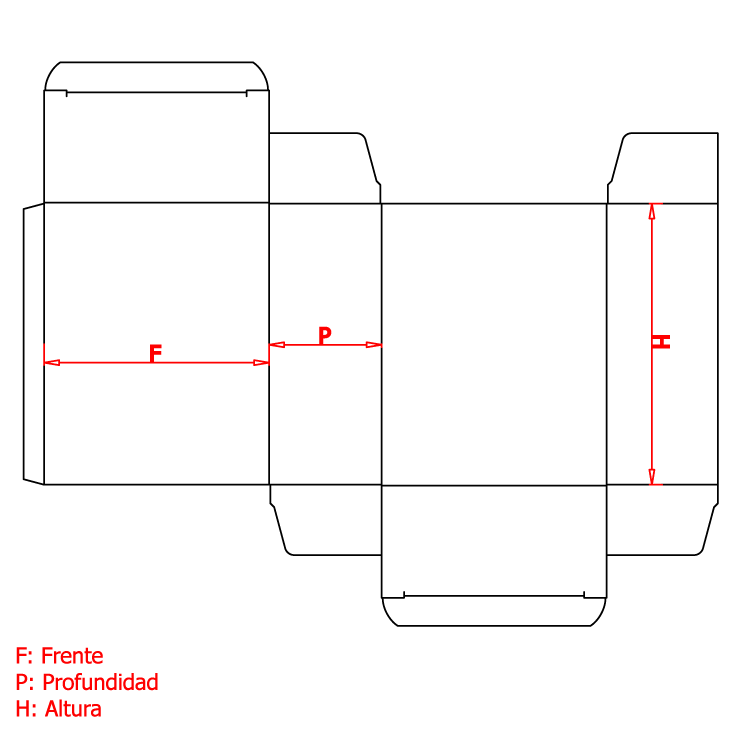

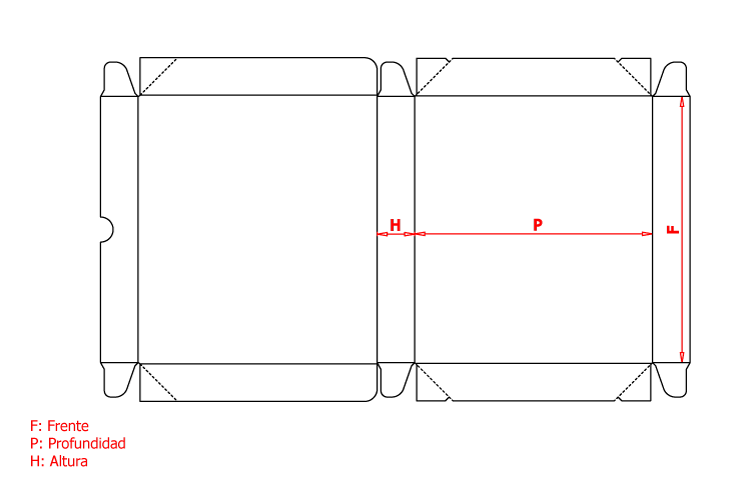

  • Tipos de Estuches

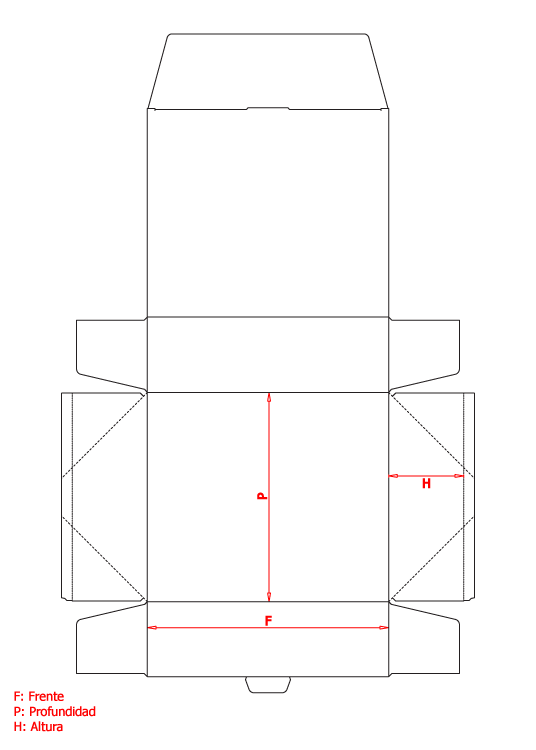

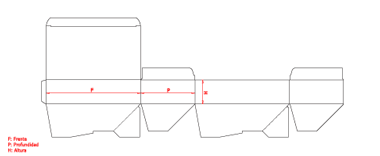

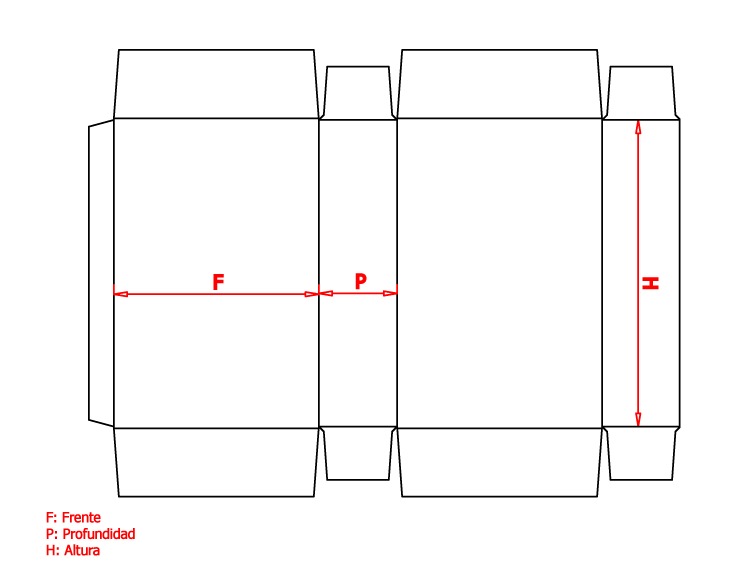

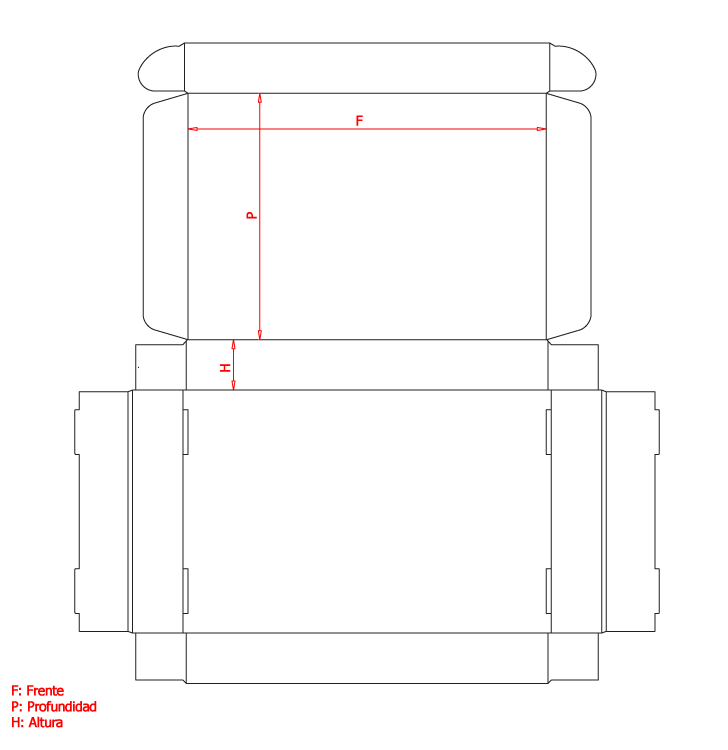

    Estos son algunos de los ejemplos de nuestros productos

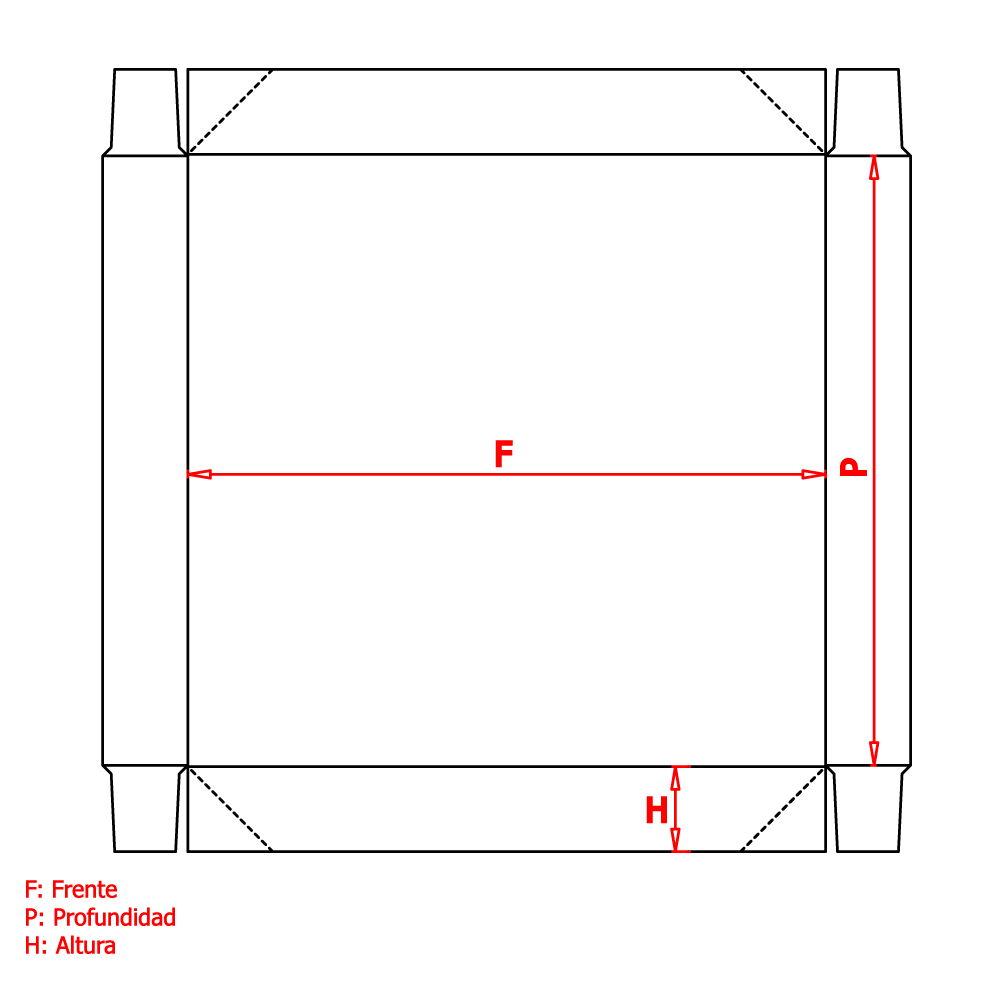

    BANDEJA CUATRO PUNTAS

    ESTUCHE DOBLE GALENO

    ESTUCHE ALETA SIMPLE

    ESTUCHE FONDO AMERICANO

    ESTUCHE AUTOARMABLE

    ESTUCHE CUATRO PUNTAS

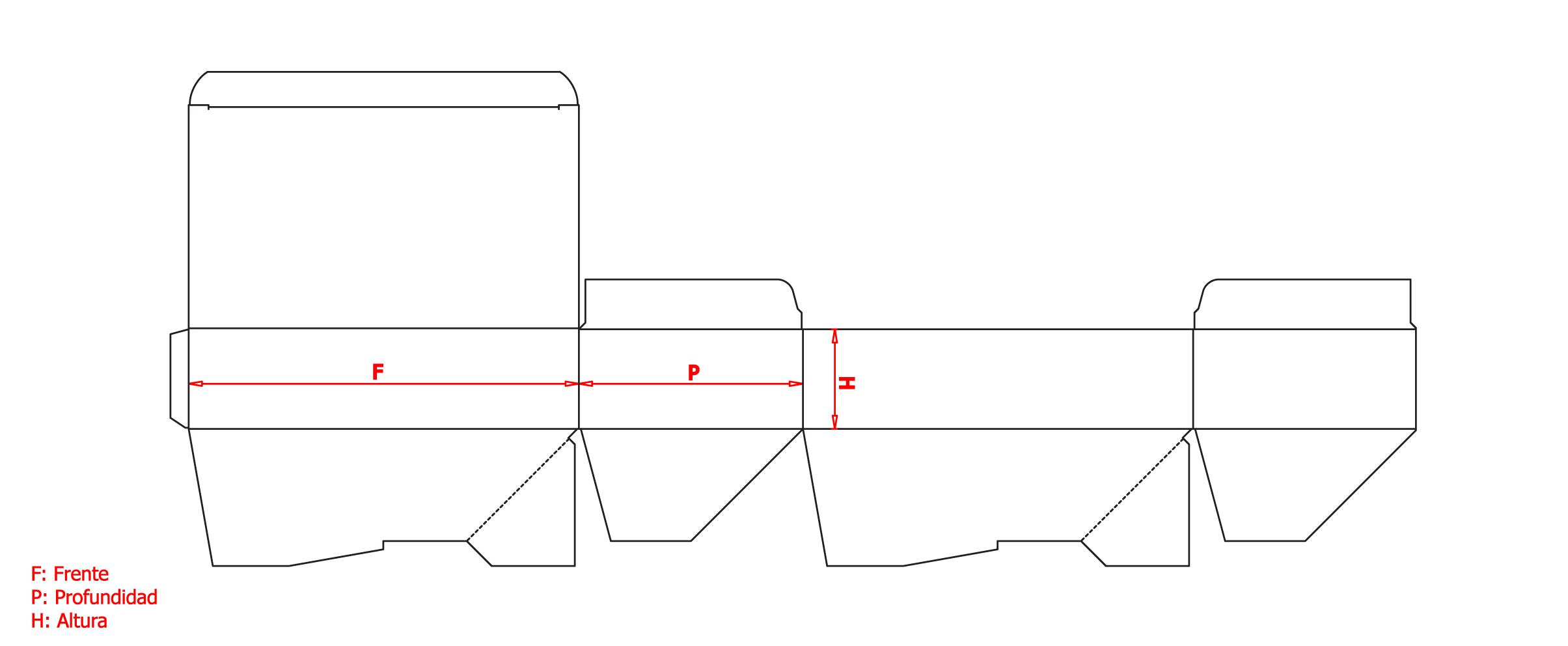

    ESTUCHE FONDO AUTOMATICO

    ESTUCHE SEIS PUNTAS

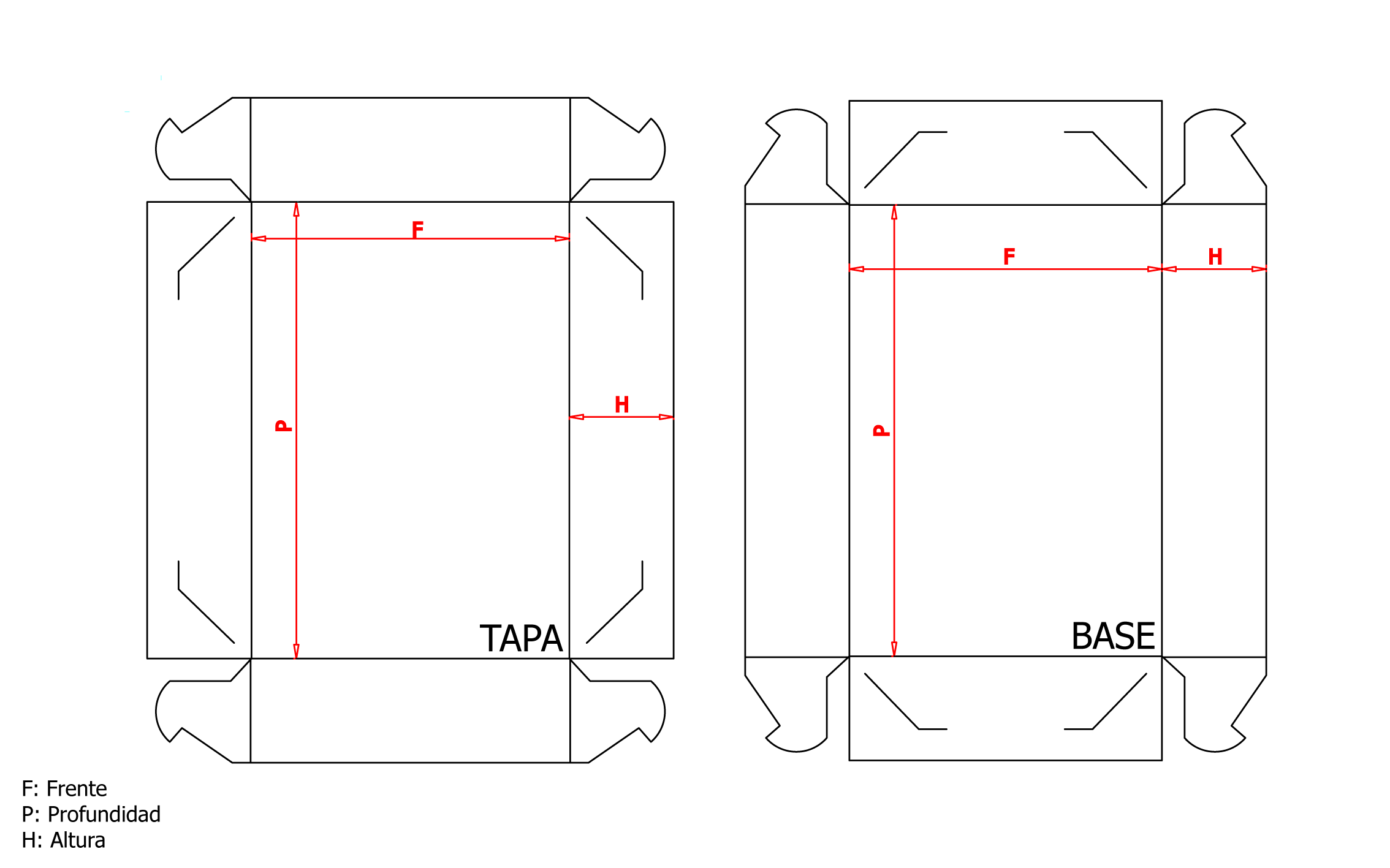

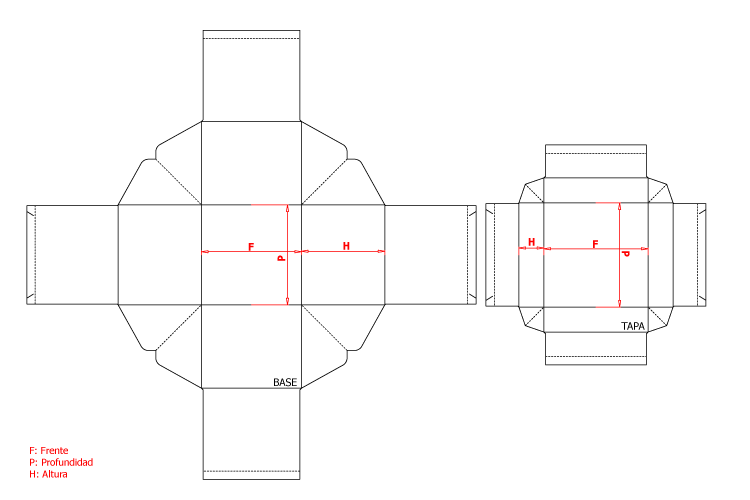

    TAPA-BASE AUTOARMABLE

    TAPA-BASE AUTOARMABLE


  • MATERIALES


    PRINCIPIOS BÁSICOS DEL EMPAQUE CORRUGADO


    • CARTÓN CORRUGADO

      Open or Close

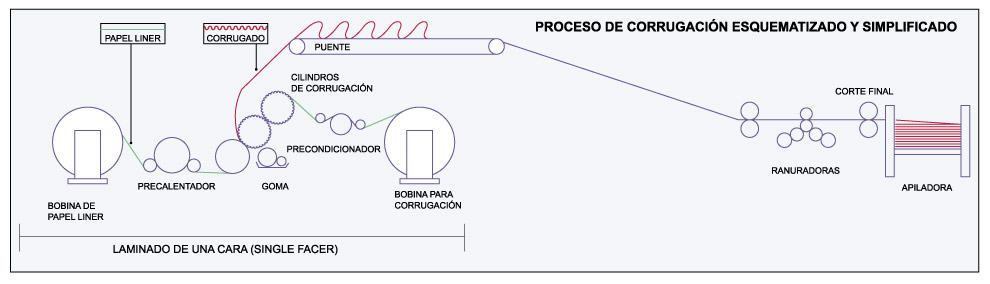

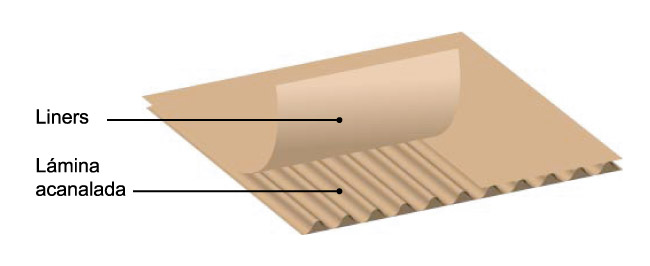

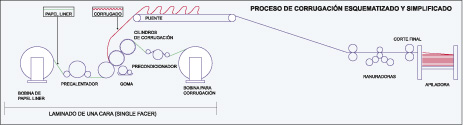

      El cartón corrugado es una combinación de lo que se conoce como liner y flauta, en donde el liner es una gruesa lámina plana y la flauta, que es una lámina acanalada que va adherida al liner mediante goma, presión y calor. Todo esto, hecho de base de pulpa de papel de pino,o papel reciclado.


      El cartón corrugado, logra obtener fuerza adicional en las cajas mediante los dobles, uniones y perforaciones especiales que se les dan a estas en lugares claves de sus respectivos diseños estructurales, los cuales se conciben en base al uso específico a las que serán destinadas.

      haga click sobre
      las imágenes para ampliarlas

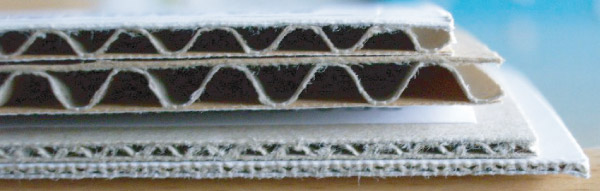

      TIPOS DE CARTÓN CORRUGADO

      Single Face: Es una lámina de papel liner pegado a otra lamina acanalada, es usado principalmente para envolver objetos.

    • CALIBRES DEL CARTÓN CORRUGADO

      Open or Close

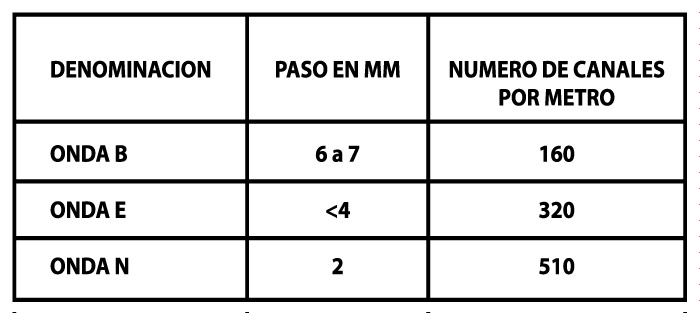

      El número y tamaño de arcos por metro lineal que contienen las láminas de cartón corrugado, determinan su calibre y su funcionalidad.Actualmente fabricamos tres diferentes tipos de onda (B, E, N).

      La onda B, utilizada principalmente en la industria automotriz e industria juguetera, posee mayor rigidez para productos pesados.

      La onda E, utilizada en la industria alimenticia, juguetera y farmacéutica, poseen menor rigidez y buena terminación superficial, privilegiando la estética del producto.

      La onda N, utilizada en la industria tecnológica, posee mayor rigidez que la cartulina, con similar terminación superficial.

    • CARTULINAS

      Open or Close

      El número y tamaño de arcos por metro lineal que contienen las láminas de La cartulina es el producto obtenido a partir del tratamiento de una o más capas de celulosa blanqueada o cruda, estas capas dan diferentes grosores y rigideces.

      La cartulina se puede hacer del uso de fibras recicladas o vírgenes. Por lo general son estucadas, procedimiento que proporciona blancura, suavidad y la capacidad de ser impreso y puede ser pegado en un lado o en ambos lados.

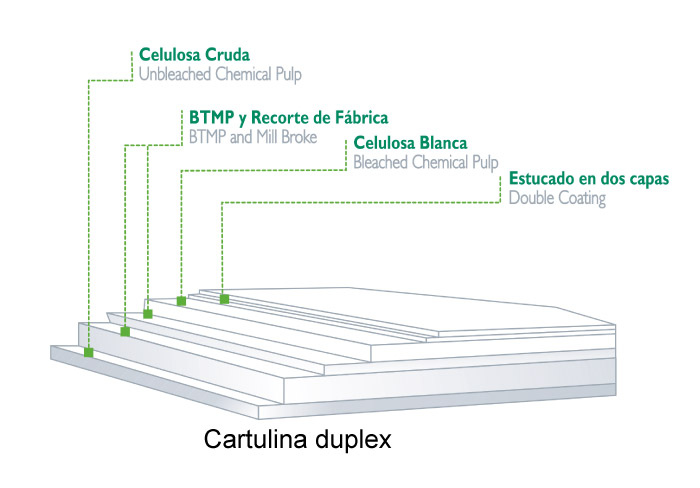

      Cartulina duplex:
      Hecho de la pulpa cruda o reciclada, sin blanquear, lo que le da su característico color marrón en el dorso, y estucada de un lado.

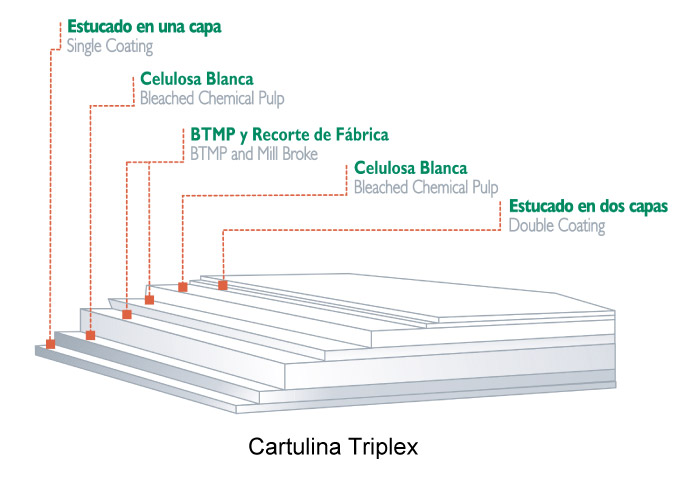

      Cartulina triplex:
      Hecho con blanqueado, que da su blanco particular al dorso, y estucada de un lado.



      CONOCÉ LAS ESPECIFICACIONES DE NUESTRAS CARTULINAS:


      Papelera del Sur Klavin CMPC
      Duplex/Triplex Duplex Duplex/Triplex
      Componentes Reciclados Construida con Fibra de pino Construida con Fibra de pino
      Rigidez Media Alta Rigidez y Gramatura Alta Rigidez y Gramatura
      Origen: Argentina Origen: Brasil Origen: Chile
      • Papelera del Sur (PDF) • Klafold (PDF en Inglés)
      • Klafold (PDF en Portugués)       		• GC1 - Blanca (PDF)
      • RC   - Marrón (PDF)




  • Requerimientos para Desarrollo


    Para una correcta realización del Desarrollo del Packaging y la Preprensa del producto, Establecimiento Gráfico Franco sugiere ciertos requisitos y normas standard al momento de enviar la información del trabajo a realizar, para poder cumplir en tiempo y forma en la entrega del producto final.

    • En el Desarrollo del Producto (Sacabocado-Estuche):

      Open or Close

      - Impreso anterior similar, de la serie o de referencia.

      - Objetivos que debería cumplir el packaging (si se requiere un diseño totalmente nuevo o debe seguir algún lineamiento anterior).

      - Medidas correctas o plano similar, provisto en cd-dvd con el diseño gráfico.

      - Especificaciones de material (sentido de onda, espesor).

      - Utilización y logística en el packaging (si es para mercado interno, si se va a exportar y en qué medio, etc.).

      - Muestra o ejemplo del producto interno que contendrá el packaging.

      - Si se requieren muestras armadas del packaging, pedirlas con anticipación y aprobarlas lo más pronto posible para continuar el proceso de producción del sacabocado y la preprensa.

    • En el Original de Preprensa:

      Open or Close

      -CD-DVD copia con los archivos de preprensa (es copia y no se devuelve al cliente, ya que el original lo tendrá el cliente). Establecimiento Gráfico Franco se responsabiliza por el uso de la información, a su vez garantiza la estricta confidencialidad con el cliente.

      -Por ftp a preprensa@egfranco.com.ar ó por E-mail: archivos comprimidos y con extensión de compresión.

      - Originales en tipografía y en curvas.

      - Carpeta con familia de fuentes específicas utilizadas en el documento, que se puedan instalar.

      - Fotografías enlazadas en formatos fotográficos: “.psd”, “.tif”, “.eps”, “.dcs”, “.jpg”, y no incrustadas en el documento, para que las mismas sean editables.

      - 300 dpi de resolución como mínimo en las imágenes.

      - Fotografías aplicadas al 100% (tolerancia hasta 120% de magnificación).

      - Fotografías en capas (layers).

      - Fotografías sin textos ni logos, los mismos deberán estar en vectores (illustrator).

      - Fotografías con modo de color CMYK o GRAYSCALE.

      - De contener colores especiales en la fotografía, indicarlos con alguna nota o impreso, o especificada en el archivo de illustrator.

      - Formatos de archivo vectorial: AI, Coreldraw exportado, EPS, PDF, ART.

      - Especificación o pie de diseñador con cantidad de colores en la que desea la separación final del packaging.

      - Impreso anterior similar, de la serie o de referencia.

      - Muestras de colores especiales y/o con fotografías para igualar.

      - Impresión del archivo original en tamaño real (100%) con ok del cliente / agencia de publicidad.

      - Pedidos de cambio de textos por e-mail o indicados en la impresión original.

      - Especificar si se requiere Prueba Digital de alta calidad para aprobación final.

      - Aprobación final de la etapa de preprensa por e-mail en tiempo y forma para continuar la producción.
